冷卻塔安裝布置的基本原則：

盡量將冷卻塔布置于開闊區域，避免把冷卻塔放置在建筑物的新風口或是人群密集處。

避免把冷卻塔放置在白霧會造成不良后果的地方，如有大面積玻璃的場所，高速公路等。

避免熱風回流，冷卻塔出口要等于或高于臨近建筑物，墻壁等，布置方向上應考慮季風影響。

確保冷卻塔進風口有足夠的新風，保證冷卻塔性能。

確保冷卻塔周?chē)凶銐虻牟脊芎蜋z修空間。

冷卻塔選型計算方法：

冷卻塔要求的水量可按以下公式計算：

qm,w：冷卻塔水量（t/h）；

Qc：冷凝器負荷（KW）；

Qe：蒸發器負荷（KW）；

△t：冷卻水進出口溫差（℃）；

注：壓縮式制冷機組△t=5℃，吸收式制冷機組△t=6℃；

K：考慮制冷機組功率熱量/系數，對壓縮式制冷機組k=1.25-1.3。

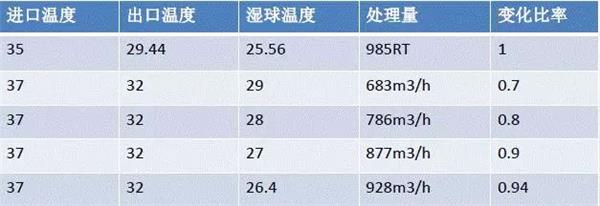

冷卻塔容量變化

不同濕球溫度下

常規水冷系統制冷原理：

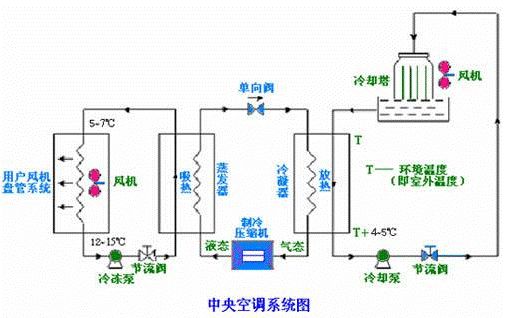

中央空調系統圖

水冷冷卻塔原理

溫差=進水溫度-出水溫度

5℃= 37 ℃-32℃，6℃ =38 ℃-32℃。

逼近度=出水溫度–濕球溫度

4℃=32℃-28℃，3℃=32℃-29℃。

冷卻塔散熱量：

KWh=C×M×△T(C=4180J/kg·℃)

冷卻塔標準冷噸定義：3GPM水在濕球溫度為78℉時，從95℉冷卻到85℉。

1標準冷噸=。

華氏度（Fahrenheit）是用來計量溫度的單位，符號℉。包括我國在內的世界上絕大多數國家都使用攝氏度。

攝氏溫度（℃）和華氏溫度（℉）之間的換算關系為：華氏度=攝氏度×

攝氏度是攝氏溫標的溫度計量單位，用符號"℃"表示，是目前世界上使用較為廣泛的一種溫標。

補水率估算：

蒸發率：

Evaporation Rate = Range××100%

例：Range= 9℉，Evaporation Rate= 。

排污率：

排污率=蒸發率/(COC-1)

COC：濃縮倍率（通常取濃縮倍率為4）

最典型的排水是通過一個由電導計控制的電磁閥來自動完成。選擇一個帶閥門的放水毛細管來連續放水。

橫流塔漂水率＜%，逆流塔＜%；

補水率=蒸發率+排污率+漂水率。

冷卻水流量的調節：

每臺塔都有對應的最低水量和最高水量要求；

冷卻塔應針對不同流量，應由不同口徑大小的噴嘴組合；

冷卻泵如變頻，請務必考慮冷卻塔最低水量；

建議采用冷卻塔風機變頻為優先選擇；

冷卻塔結冰情況分析：

冷卻塔結冰常識：

冷卻塔結冰，與采用冷卻塔種類無關。

冷卻塔結冰主要與冷卻水溫和環境溫度有關系。

當冷卻水溫出水溫度小于9℃時，已經存在結冰傾向。

避免冷卻塔結冰更重要來源于冷卻水系統的設計和運行操作。

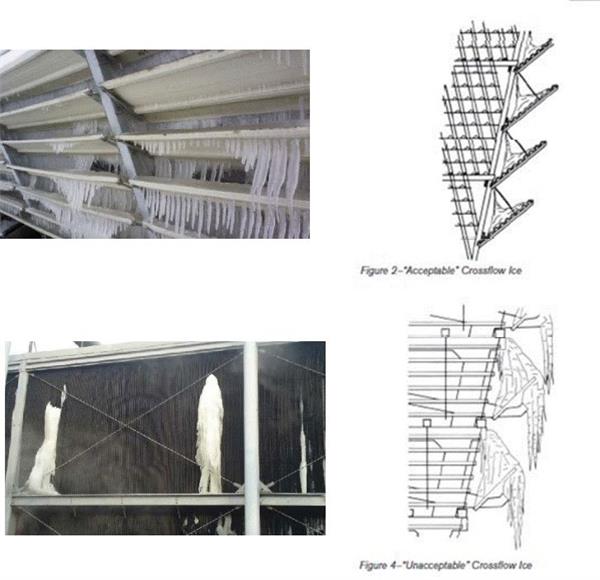

冷卻塔結冰與冷卻塔形式無關

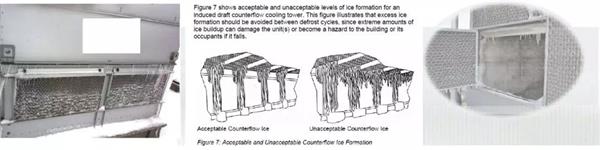

逆流塔結冰位置：
